吉進電子淺談LED全彩顯示屏布線注意事項??

發布時間:2019-10-30人氣:149

今天我們長沙吉進電子為大家分享關于LED全彩顯示屏布線注意事項。首先我們都知道LED全彩顯示屏的安裝是一個大工程,涉及到強電和弱電的布線,布線的好壞直接影響之后顯示屏的使用效果、穩定性和安全性。布線如此重要,千萬不能隨意了之,應當由專業的有經驗的施工團隊去負責,長沙吉進電子在LED全彩顯示屏安裝以及產品的研發中心有著多年的經驗,現在和大家分享其中有些事項是必須是我們要注意的:

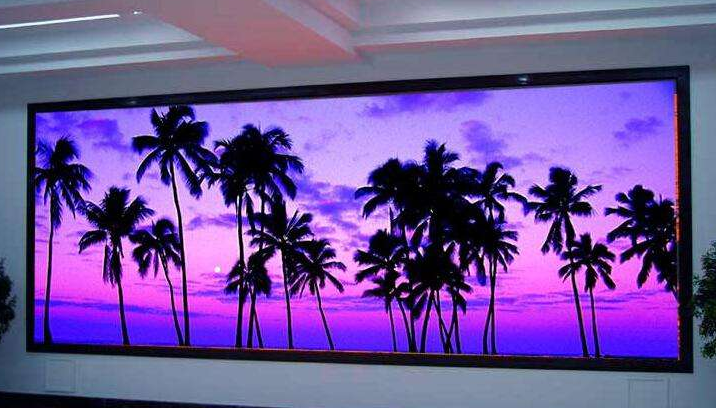

LED全彩顯示屏

1 LED全彩顯示屏電纜標志:電纜的護套上約以1M間隔標明生產廠廠名或代號及電纜型號規格,制造年份,電纜長度。

2 LED全彩顯示屏塑料線槽及其附件型號規格應符合設計要求,并選用相應的定型產品。其敷設場所的環境溫度不得低于-15攝氏度,其阻燃性能氧指數不應低于27%線槽內外應光滑無棱刺,不應有有扭曲、翹邊等變形現象,并有產品合格證。

3纜線布放時應有冗余。機柜處,雙絞線纜預留長度,一般為3~6m終端處為0.3~0.6m光纜在設備端預留長度一般為5~10m有特殊要求的應按設計要求預留長度。

4LED全彩顯示屏設備間鋪設活動地板時,板塊鋪設嚴密堅固,每平方米水平允許偏差不應大于2mm地板支柱牢固,活動地板防靜電措施的接地應符合設計和產品說明要求。

5每對對絞線應盡量堅持扭絞狀態,非扭絞長度不應大于13mm

6剝除護套均不得刮傷絕緣層,應使用專用工具剝除。

7纜線中間不得發生接頭現象。

8雙絞線最長線距為100米,超越100米的可用雙絞線中繼器連結加長,每段線路中中繼器的數據不能多于三個。

9光纖傳輸距離:傳輸速率1Gb/850nm普通50μm多模光纖傳輸距離550m普通62.5μm多模光纖傳輸距離275m新型50μm多模光纖傳輸距離1100m

10 LED全彩顯示屏屏纜線的彎曲半徑應符合下列規定:

a非屏蔽4對雙絞線纜的彎曲半徑應至少為電纜外徑的4倍在施工過程中應至少為8倍。

b屏蔽雙絞線纜的彎曲半徑應至少為電纜外徑的6~10倍。

c主干雙絞線纜的彎曲半徑應至少為電纜外徑的10倍。

d光纜的彎曲半徑應至少為光纜外徑的1.5倍,施工過程中應至少為20倍。

11對絞線在信息插座(RJ45相連時,必需按色標和線對順序進行卡接。插座類型,色標和編號應符T568A T568B規定。

12制作水晶頭時,電纜的外維護層需要壓在接頭中而不能在接頭外。因?yàn)楫?dāng)電纜受到外界的拉力時受力的整個電纜,否則受力的電纜和接頭連接的金屬局部。

13雙絞線纜與接線模塊(IDCRJ45卡接時,應按設計和廠家規定進行操作。

14屏蔽雙絞線纜的屏蔽層與接插件終端處屏蔽罩可靠接觸,纜線屏蔽層應與接插件屏蔽罩360o圓周接觸,接觸長度不宜小于100mm

15每股雙膠線兩端應粘膠標簽并編號,以便于裝置和維護。

16 LED全彩顯示屏交接間、設備間提供可靠的施工電源和接地裝置。

17LED全彩顯示屏以及我們的小間距高清LED顯示屏施工現場臨時電源應有完整的插頭.開關.插座.漏電維護器設置,臨時用電須用電纜。電源線分三種顏色:火線紅色.零線蘭色.地線**.所有單向插座應該“左零右火中間地“或“上火下零“連接。

18電源線管從地面下穿過時,必需使用套管連接緊密,地面下不允許有接頭,出入地面處必需套用彎頭。地面沒有封閉之前,必需維護好PVC套管,不允許有破裂損傷,鋪地板磚時PVC套管應被覆蓋,釘木地板時,電源線應沿墻角鋪設,以防止電源線被釘子損傷。

19電源線走向橫平豎直,不可斜拉,防止被電錘.釘子損傷。

20 LED全彩顯示屏各種強弱電插座接口要盡量少。所有插座.開關要高于地面300MM以上,并且不會被推拉門家俱等物遮擋。

21弱電線路與強電線路不允許共套一管,其間隔距離為0.5m以上。

22LED全彩顯示屏工程中各板塊之間的電源要盡量分開控制,盡量做到單獨供電,互不干憂。

以上就是我們長沙吉進電子為大家分享的關于LED全彩顯示屏的布線問題,如果大家在LED全彩顯示屏或者是小間距高清LED顯示屏上面有什么問題,可以咨詢我們。
